Coriolisův hmotnostní průtokoměr: Vysoce přesné měření průmyslových kapalin
Coriolisův hmotnostní průtokoměr: Vysoce přesné měření průmyslových kapalin. Podrobnosti:

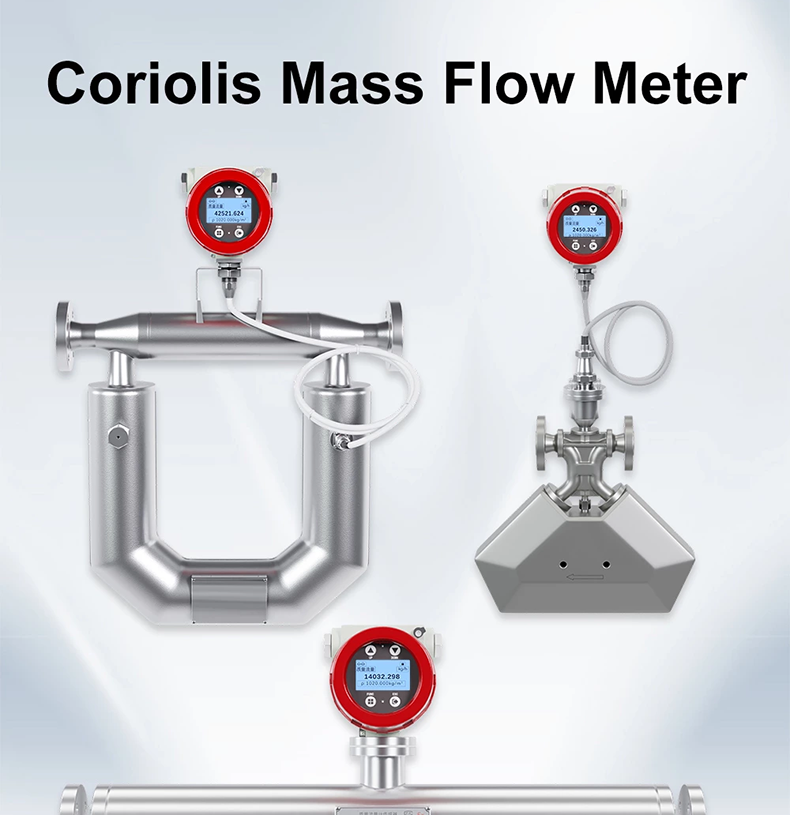

Zavedení
Hmotnostní tok Coriolisova jevumetrůjsouPokročilé přístroje určené pro přesné měření hmotnostního průtoku v potrubích, které se spoléhají na Coriolisův jev k poskytování přesných výsledků pro kapaliny, plyny a suspenze. Na rozdíl od tradičních volumetrických měřičů přímo vyhodnocují hmotnostní průtok, hustotu a teplotu, takže jsou nezávislé na vlastnostech kapaliny, jako je viskozita nebo změny tlaku.
Tyto měřiče jsou vybaveny vibračními trubicemi, které detekují jemné výchylky způsobené proudícím médiem, a nabízejí tak vysokou spolehlivost s minimální údržbou. Průtokoměry Coriolis, běžně používané v průmyslovém prostředí, podporují široký rozsah průtoků a velikostí potrubí a zajišťují tak konzistentní výkon v náročných podmínkách. Díky své přesnosti jsou ideální volbou pro procesy vyžadující přesná data.
Pracovní teorie
Základní princip fungování Coriolisova průtokoměru vychází z Coriolisova jevu. Při tomto jevu na pohybující se hmotu v rotujícím rámu působí zdánlivá síla, která vede k vychýlení. V průtokoměru se tato síla aplikuje prostřednictvím jedné nebo více trubek, často ve tvaru U nebo rovných, které vibrují na své přirozené rezonanční frekvenci pomocí elektromagnetického pohonného systému. Když neproudí žádná kapalina, trubky kmitají synchronizovaně. Jak kapalina vstupuje do trubek a rovnoměrně se rozděluje, zrychluje směrem k bodu maximálního vibrace a zpomaluje od něj, čímž generuje protichůdné Coriolisovy síly, které způsobují kroucení trubek.
Snímače umístěné na vstupu a výstupu detekují toto zkroucení jako fázový posun nebo časové zpoždění (Delta-T) mezi vibračními signály. Tento fázový posun je přímo úměrný hmotnostnímu průtoku, což umožňuje přesný výpočet bez vlivu vnějších faktorů, jako jsou změny teploty nebo hustoty. Rezonanční frekvence trubek se navíc mění s hustotou kapaliny, což umožňuje současné měření hustoty; nižší frekvence značí vyšší hustotu. Objemový průtok lze pak odvodit vydělením hmotnostního průtoku hustotou.
Integrované teplotní senzory monitorují tepelnou roztažnost materiálu trubky a zajišťují tak přesnost v různých podmínkách. Konstrukce minimalizuje počet pohyblivých částí, snižuje opotřebení a podporuje vícefázové průtoky. Celkově tento vícerozměrný přístup poskytuje komplexní data, díky čemuž jsou Coriolisovy měřiče vhodné jak pro přesné aplikace s nízkým průtokem, tak pro aplikace s vysokým objemem, s výstupy dostupnými prostřednictvím digitálních protokolů, jako je HART nebo Modbus.
Specifikace
| Průměr | Typ U: DN20~DN150; Trojúhelníkový: DN3~DN15; Rovná trubka: DN8~DN80 |
| Měřená veličina | Hmotnostní průtok, hustota, teplota |
| Přesnost hustoty | Země 0,002 g/cm³ |
| Přesnost | 0,1 %, 0,15 %, 0,2 % |
| Teplota | -40℃~+60℃ |
| Spotřeba energie | <15 W |
| Napájení | 220 V AC ; 24 V DC |
| Výstupní signál | 4~20mA, RS485, HART |
| Ochrana proti vniknutí | IP67 |
| Rozsah hustoty | (0,3~3 000) g/cm³ |
| Opakovatelnost | 1/2 chyby měření |
| Střední teplota | Standardní typ: (-50～200)℃, (-20～200)℃; Vysokoteplotní typ: (-50～350) °C; Nízkoteplotní typ: (-200～200) °C |
| Procesní tlak | (0~4,0)MPa |
| Vlhkost | 35 % ~ 95 % |
| Výstup přenosu | (4～20) mA, výstupní zátěž (250～600) Ω |

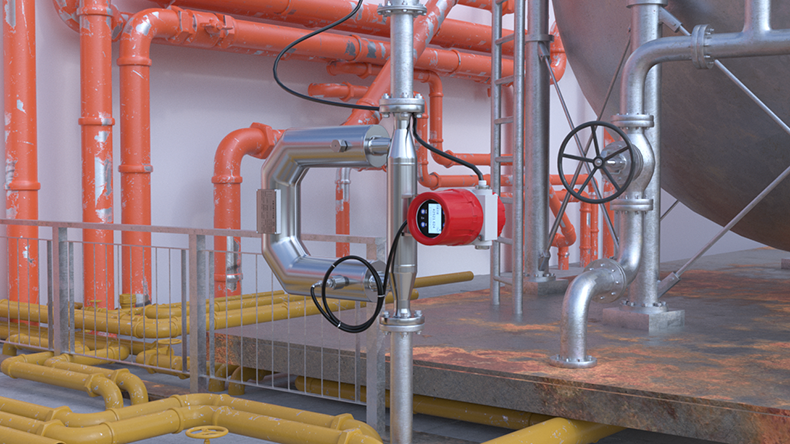

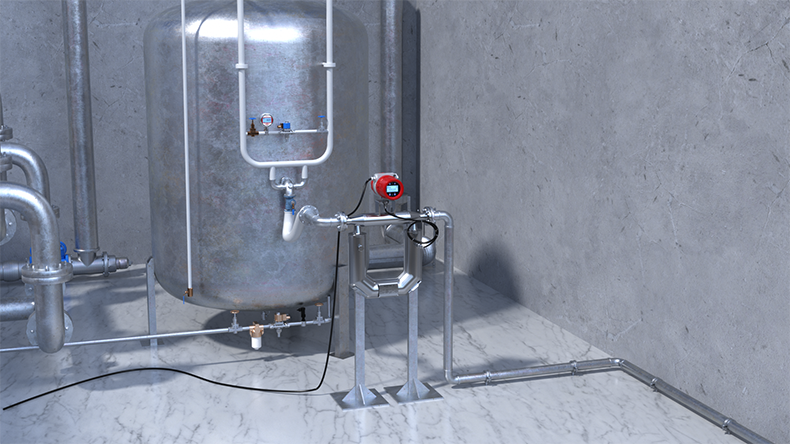

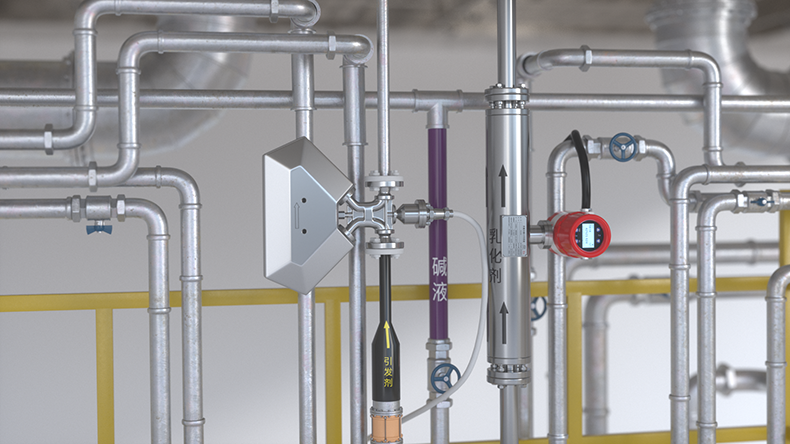

Aplikace
Ropa a plyn:
- Úschova: Vysoce přesná fakturace a měření transakcí.
- Monitorování potrubí: Sledování průtoků a hustoty kapaliny v reálném čase.
Chemické zpracování:
- Dávkování korozivních kapalin: Přesné měření chemikálií bez problémů s opotřebením.
- Dávkování/míchání složek: Přesná kontrola formulace a reakčních směsí.
Jídlo a nápoje:
- Dávkování přísad: Přesné měření tekutých a viskózních přísad.
- Kontrola kvality: Sledování hustoty pro zajištění konzistence produktu.
Léčiva:
- Přesná manipulace s kapalinami: Přesné měření kritických kapalin s vysokou hodnotou.
- Dávkování/Formulace: Zajištění přísné konzistence šarží a souladu s předpisy.
Úprava vody:
- Řízení průtoku: Spolehlivé měření pro přidávání chemikálií a celkové řízení průtoku.
Čistá energie a výroba:
- Testování palivových článků: Přesné měření ve výzkumu a vývoji.
- Dávkování barev: Přesná kontrola ve výrobních procesech.
- Procesy nanášení povrchů: Používají se při výrobě baterií a solárních panelů.
Fotografie detailů produktu:
Související průvodce produkty:
